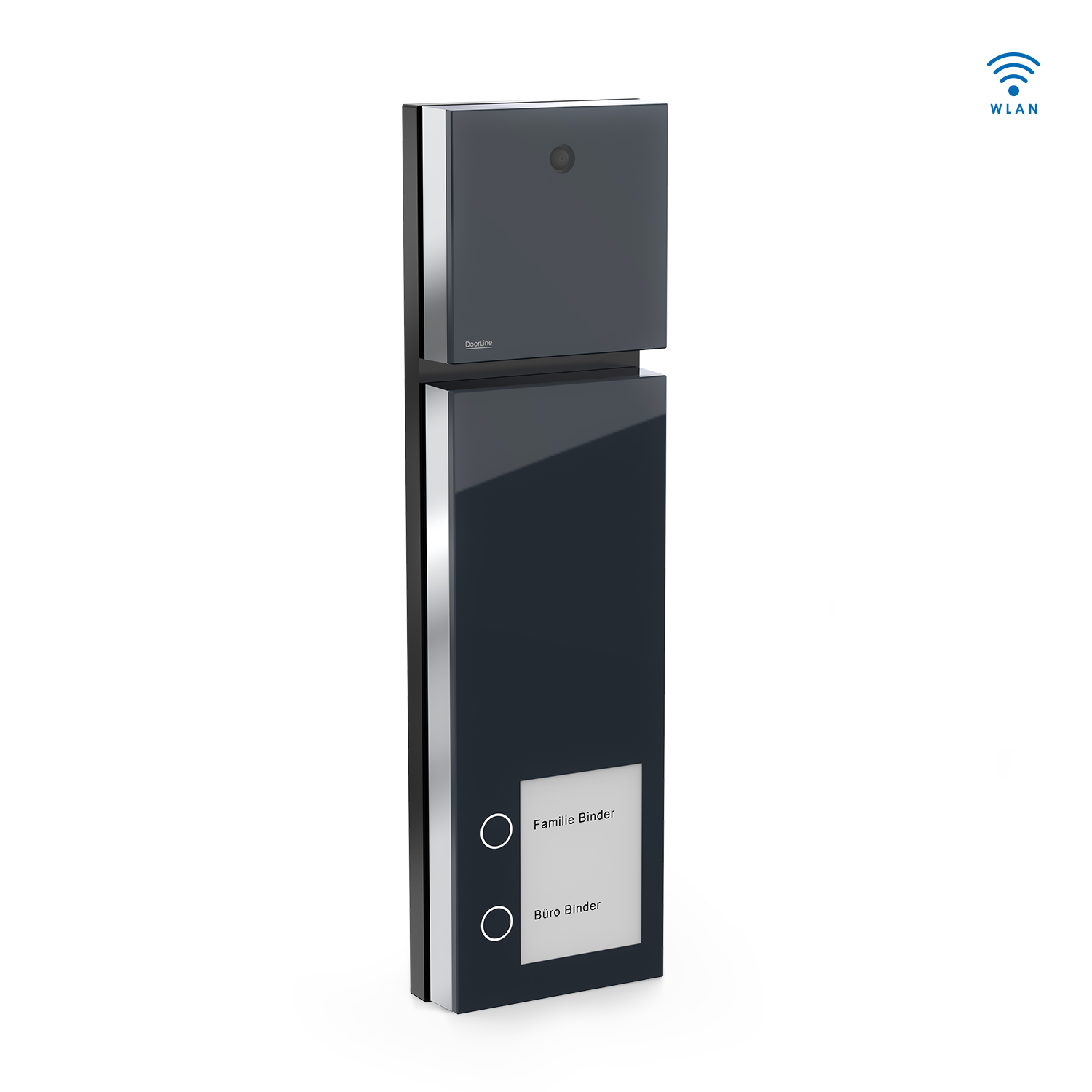

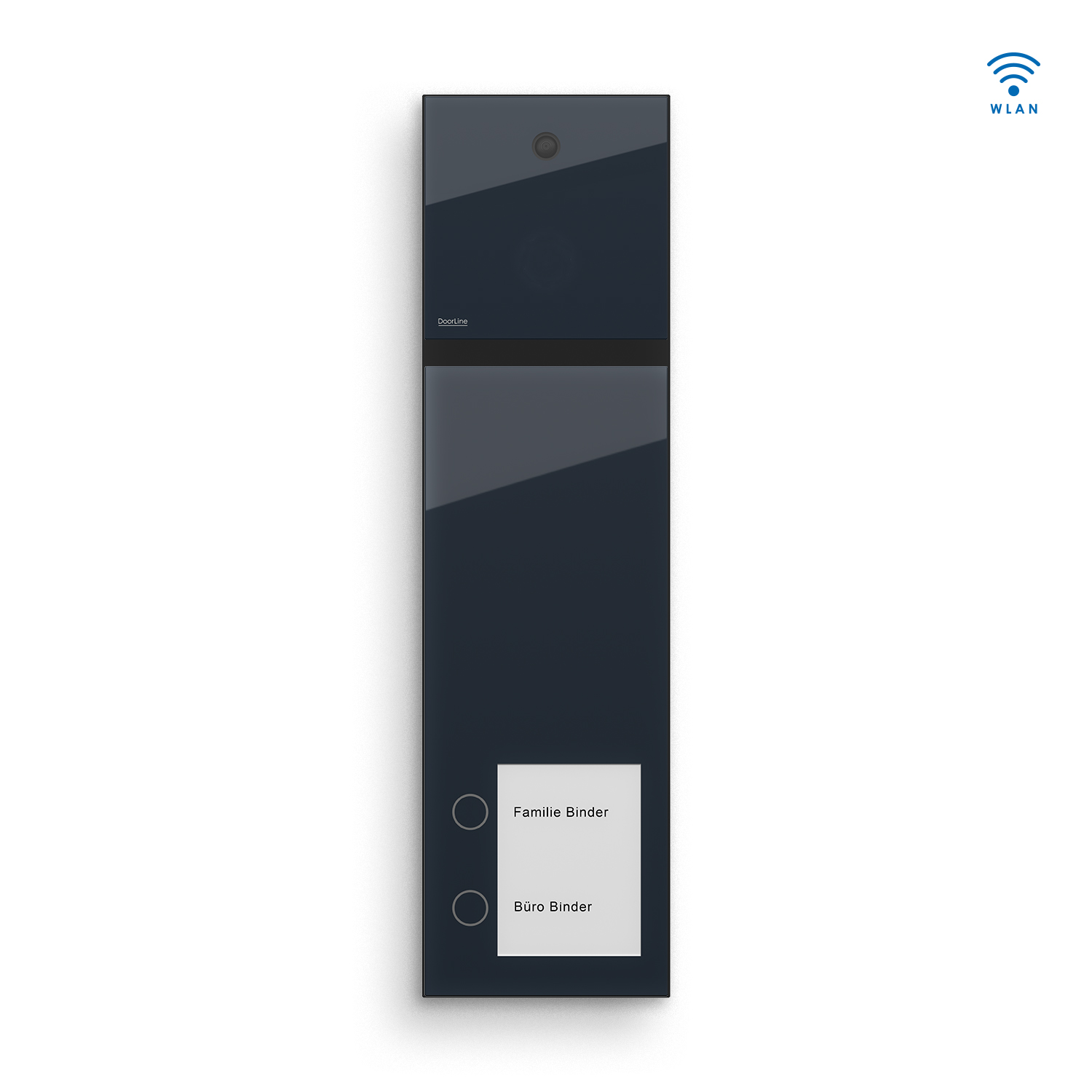

Dieses DoorLine Set kombiniert die ausgezeichnete Sprachqualität der DoorLine Slim – basierend auf der innovativen Exciter-Technologie – mit den Vorzügen der DL Cam, die das Bild deines Besuchers direkt auf FRITZ!Fon, Smartphone oder Tablet anzeigt. Durch die WLAN-Technologie ergeben sich zahlreiche einfache Smart-Home-Anwendungen, z. B. das Ansteuern eines WLAN-Schaltaktors zur Aktivierung des Türöffners oder das Ankündigen des Besuchs über Amazon Alexa. Dank des Funkstandards ist keine aufwendige Verkabelung der DoorLine Cam notwendig – es werden lediglich 2 Adern für die Spannungsversorgung benötigt. Die DoorLine Slim wird zusätzlich mit nur einem Telefonkabel (2 Adern) an deinen Router angeschlossen, identisch zu einem kabelgebundenen Haustelefon. Nutze dein Haustelefon und/oder Smartphone als mobilen Türgong und sieh gleichzeitig, wer vor deiner Tür steht. Der Türöffner lässt sich bequem per Telefon, Smartphone oder Tablet auslösen und kann entweder an die Schaltkontakte der DoorLine, an ein abgesetztes Schaltmodul oder an einen WLAN-Schaltaktor angeschlossen werden. Dank des beiliegenden Montagerahmens montierst du beide Geräte bequem zusammen – eine Unterputzdose ist nicht zwingend notwendig.
Funktionen
- Gegensprechen und Türöffnen über vorhandene Telefone bzw. direkt mit dem Smartphone
- Türgespräch kommt als direkter Anruf auf Telefon / Smartphone / Tablet
- Telefon kann als mobiler Gong verwendet werden
- Anschlussmöglichkeit für einen Klingeltaster
- Zwei Schaltkontakte, z. B. für Türöffner oder Türgong
- Erweiterbar mit einer SwitchBox SB-442 für innenliegende Schaltkontakte
- Benachrichtigung inkl. Bildübertragung im Moment des Klingelns mit Pushover auf ein beliebiges Endgerät (PC / Smartphone / Smartwatch)
- Steuern von WLAN-Schaltaktoren (z. B. Shelly) mittels HTTP-Request-Befehlen (z. B. Türöffner / Gong / Licht) ohne Kabelverbindung (für mehr Infos hier klicken)
- Bildübertragung an FRITZ!Fon, Smartphone oder Tablet (nur im WLAN)
- Abruf des Bildes durch die FRITZ!Box in einem Intervall von ca. 1 Sekunde
- Für ein bis zwei Parteien eines Wohnhauses (Voraussetzung: gemeinsamer Router vorhanden)
- Jedem Klingeltaster können zwei beliebige Rufnummern zugeordnet werden
Design und technische Details
- Beleuchtetes Beschriftungsfeld zur individuellen Gestaltung
- Elegantes und zeitloses Design aus hochwertigen Materialien
- Geschlossene Glasoberfläche mit integrierten Touch-Klingeltasten
- Integrierter Helligkeitssensor steuert die Hintergrundbeleuchtung für Klingeltasten und Beschriftungsfeld
- Weitwinkelobjektiv
- Bildübertragung von der Haustür direkt auf FRITZ!Fon oder Smartphone bzw. Tablet mit FRITZ!Fon App
- Keine Internetanbindung und keine kostenpflichtigen Abonnementkosten
- Datenschutzkonforme Türsprechanlage
- Ausgedacht und gemacht von Telegärtner Elektronik in Deutschland
Datenschutz
- Keine automatische Speicherung von Bildern
- Keine Datenübertragung an ausländische Anbieter
- Keine Cloudfunktion
Montage und Inbetriebnahme
- Unkomplizierte Aufputz-Nachrüstung, da keine Öffnung im Mauerwerk erforderlich ist
- Es werden lediglich 2 Drähte für die Spannungsversorgung und 2 Drähte zur Verbindung der Slim mit dem Router benötigt
- Schnelle und leichte Montage, Unterputzdose nicht erforderlich
- Stromversorgung über das mitgelieferte Steckernetzteil – kann von der Slim direkt zur Cam geführt werden
- Stromversorgung optional über das im Shop erhältliche Hutschienennetzteil möglich
Lieferumfang
- DoorLine Slim
- DoorLine Cam
- Anschlussklemmen
- Montageblech
- Befestigungsmaterial
- Innensechskant-Schlüssel
- Montagerahmen
- Verbindungskabel
- Steckernetzteil
- RJ11-Anschlusskabel
- Dichtflansch
- Material für Beschriftungsfeld
- Montage- und Bedienungsanleitung
Die DoorLine Cam wird per WLAN mit deiner FRITZ!Box verbunden und ist mit allen aktuellen Modellen kompatibel. Die DL Cam funktioniert ebenfalls mit Routern anderer Hersteller – die Bildfunktion auf Telefon/Smartphone per AVM App wird dann jedoch nicht unterstützt.
Du hast bereits eine DoorLine Classic und möchtest sie gegen eine modernere Türsprechstelle aus der DoorLine-Serie austauschen? Mit diesem Umrüstsatz gelingt das mit kleinstem Aufwand: Du montierst Montagerahmen bzw. Montageblech direkt auf die Unterputzdose der DoorLine Classic – in wenigen Minuten ist der Umbau erledigt. Den Umrüstsatz kannst du ganz einfach bei der Bestellung deiner DoorLine hinzufügen, du findest ihn hier.
Downloads – DoorLine Slim
Downloads – DoorLine Cam
- Bedienungsanleitung
- Montageanleitung DoorLine Slim/DECT mit einer DoorLine Cam und Aufputzrahmen
- Durchführung eines Firmware-Updates
- Verwendung eines Shelly WLAN-Aktors zum Schalten von z. B. Türöffner, Türgong oder Außenlicht
- DoorLine mit Amazon Alexa verwenden
- Kamerabild bei Klingeln auf Amazon Alexa Show anzeigen
Technische Daten – DoorLine Slim
| Fernmeldetechnische Daten | |
|---|---|
| Speisespannung | 24 – 64 V DC |
| Speisestrom | 20 – 50 mA |
| Rufspannung | 42 – 75 V AC / 20 – 50 Hz |
| Wahlverfahren | MFV |
| Anschluss | a/b Schnittstelle |
| Klingeltasten | |
| Anzahl | 2 |
| Hintergrundbeleuchtung | energiesparende LED-Technik |
| Rufnummern | |
| Anzahl | pro Taste 2 Rufnummern zu je 20 Stellen |
| Schaltausgänge | |
| Schaltausgang 1 | potenzialfrei, 24 V AC / DC, 1 A |
| Schaltausgang 2 | potenzialfrei, 24 V AC / DC, 1 A |
| Allgemeine Daten | |
| Spannungsversorgung | 12 V DC, 1 A geregelt |
| Schutzart | IP54 (in installiertem Zustand) |
| Betriebstemperatur | -20 °C – 60 °C |
| Gewicht | 0,5 kg |
| Montageart | Auf Standard Unterputz-Dose |
| Abmessungen | |
| Montageblech | 176 x 79 mm |
| Gerät | 220 x 85 x 21 mm |
Technische Daten – DoorLine Cam
| Schalteingang | |
|---|---|
| Schalteingang 1 | potenzialfrei, 24 V AC / DC, 1 A |
| Allgemeine Daten | |
| Spannungsversorgung | 12 V DC, 1 A geregelt |
| Schutzart | IP54 (in installiertem Zustand) |
| Betriebstemperatur | -20 °C – 60 °C |
| Gewicht | 0,2 kg |
| Montageart | Auf Standard Unterputz-Dose oder mit Aufputzrahmen (Zubehör) |
| Montagehöhe | Von der Oberkante des Geräts zum Boden mindestens 1,3 Meter |
| Kamera | |
| Weitwinkel | 120° horizontal, 100° vertikal |
| Auflösung max. | 1600 x 1200 px |
| Auflösung Bildausschnitt | 800 x 800 px |
| Auflösung FRITZ!Fon | 240 x 240 px |
| Abmessung | |
| Montageblech | 83 x 80 mm |
| Gerät | 86 x 86 x 21 mm |
| Farben | |
| Weiß | RAL 9016 |
| Schwarz | RAL 9005 |
| Anthrazit | RAL 7016 |
| Verbindung | |
| Funkstandard | WLAN, IEEE 802.11 b/g/n |
| Frequenz | 2,4 GHz |
| Sicherheit | WPA2 / WPA3 |
Technische Daten – Montagerahmen
| Höhe | 313,5 mm |
| Breite | 87 mm |
| Tiefe (Dicke) | 11 mm |
| Material | Kunststoff POM |
(Änderungen vorbehalten)
